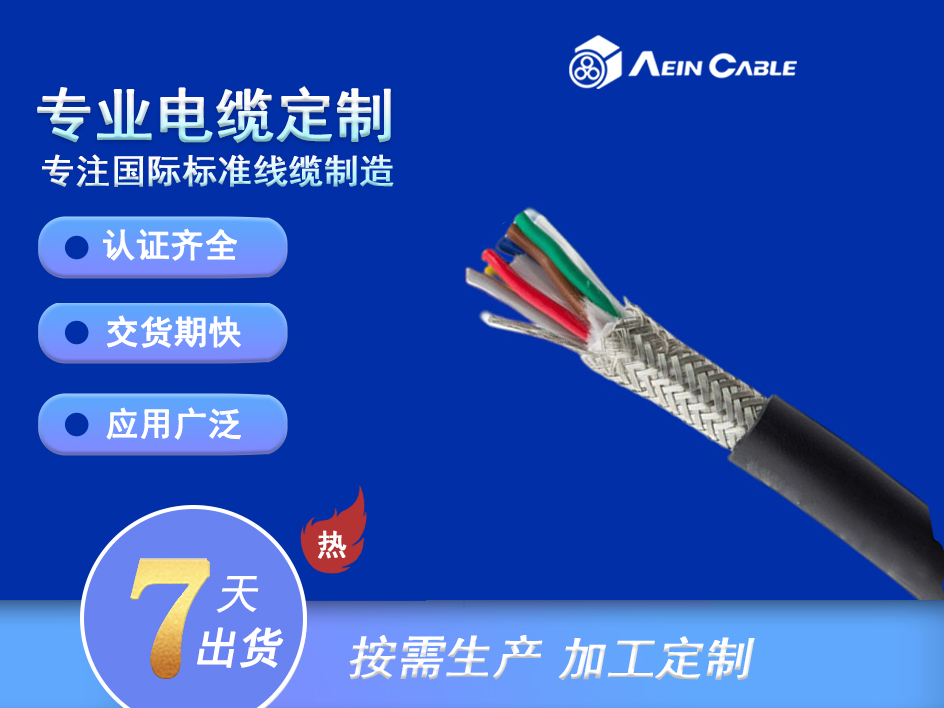

埃因供應F-CY-JZ / F-CY-OZ / F-DY-OZ屏蔽聚氯乙烯護套控制和連接電纜

產品應用

在干燥、潮濕和潮濕的房間內靈活使用，無拉伸應力或強制運動，但不能在室外使用;用作控制和調節技術、工具和機械制造行業、計算機系統中的控制和連接電纜，以及電子工業中的信號電纜。鋼絲結合和編織之間的穩定箔分離器基本上減小了外徑，并允許更小的彎曲半徑和更輕的重量。由于高度屏蔽，確保了信號和脈沖的無干擾傳輸。電磁兼容 = 電磁兼容性;為了優化EMC性能，我們建議銅編織的雙面和全方位大接觸面積。

電纜結構

銅線裸露，細絞合，符合 DIN VDE 0295 5 類 / IEC 60228 5 類

芯絕緣： PVC， 化合物類型 Z 7225

符合DIN VDE 0293-334標準的磁芯標識，黑色磁芯，白色數字連續標記

保護導體：從 3 芯開始，

G = 保護導體 GN-YE，在外層，

x = 不帶保護導體 （OZ）

鋁箔包裝

屏蔽：

1芯：螺旋纏繞鍍錫銅線，覆蓋率約85%

2 - 100芯：鍍錫銅線編織網，約覆蓋率85%

外護套：PVC 符合 DIN VDE / DIN EN （化合物類型 TM2）

護套顏色： 灰色 （RAL 7001）

技術參數

溫度范圍：靈活-10°C至+80°C 固定 -40C 至+80

標稱電壓：交流U O/U 300/500 V

測試電壓核心/內核：4000V

測試電壓核心/屏幕：2000V

擊穿電壓:8000V

小彎曲半徑：靈活的 10x 外徑固定 5x 外徑

產品性能

良好的屏蔽性能，能夠有效地抵御外部電磁干擾，保證信號傳輸的穩定性和可靠性。

良好的耐磨性和耐老化性能，適用于長期使用。
